"混凝土密封固化劑"新技術(shù)
"混凝土密封固化劑"新技術(shù)
“密封固化劑”在混凝土防塵、防滲和提高混凝土表面的硬度耐磨度等應(yīng)用方面，鉀基、鈉基和鋰基的硅酸鹽技術(shù)已經(jīng)被應(yīng)用了近50年。這項(xiàng)技術(shù)在地坪行業(yè)內(nèi)應(yīng)用的很成功并且該勢(shì)頭還會(huì)一直持續(xù)下去。
大多數(shù)傳統(tǒng)液體硬化劑，都會(huì)使用鉀、鈉或鋰離子作為硅酸鹽(Silicate)中的二氧化硅(Silica)的載體，同時(shí)也起到穩(wěn)定作用。膠體二氧化硅是一種經(jīng)高新技術(shù)加工后的二氧化硅，其中不含任何鉀、鈉或鋰離子。水就是膠體二氧化硅液體硬化劑中二氧化硅的載體。因此簡(jiǎn)單的來(lái)說(shuō)，膠體二氧化硅是指懸浮在水中的二氧化硅。
無(wú)論是硅酸鹽技術(shù)也好，膠體二氧化硅技術(shù)也罷，其目的都是與氫氧化鈣(水泥水化過(guò)程中產(chǎn)生的副產(chǎn)品)產(chǎn)生化學(xué)反應(yīng)，生成硅酸鈣水合物（C-S-H），這種粘結(jié)物(Binder)與在水泥粉中加水后得到的粘合成分一樣，是幫助混凝土提起強(qiáng)度與硬度的主要成分。在水化過(guò)程中，氫氧化鈣在水中溶解并向混凝土表面的毛細(xì)孔中移動(dòng)，同時(shí)與硅酸鹽或膠體二氧化硅發(fā)生化學(xué)反應(yīng)期間，新產(chǎn)生的C-S-H主要留存在混凝土表面的孔隙與溝槽中。
在氫氧化鈣與可溶性硅酸鹽發(fā)生化學(xué)反應(yīng)的過(guò)程中，同時(shí)還會(huì)產(chǎn)生堿金屬氫氧化物，如氫氧化鉀、氫氧化鋰或氫氧化鈉，這些物質(zhì)對(duì)含有活性反應(yīng)骨料或在潮濕條件下的混凝土是不利的，會(huì)導(dǎo)致堿骨料反應(yīng)（也叫堿硅酸反應(yīng), Alkali-Silica Reaction,簡(jiǎn)稱ASR）。然而膠體二氧化硅是由純二氧化硅構(gòu)成，不含金屬氫氧化物，因此避免了上述有害的金屬反應(yīng)，即活性骨料問(wèn)題，例如堿骨料反應(yīng)（ASR）。硅酸鹽同樣會(huì)讓混凝土產(chǎn)生泛堿的情況，在鉀基、鋰基、鈉基的硅酸鹽中，硅酸鈉產(chǎn)生泛堿的可能性概率**高，其次是硅酸鉀，硅酸鋰的泛堿風(fēng)險(xiǎn)**低。在這點(diǎn)上，膠體二氧化硅中的純活性二氧化硅可以充分地和混凝土表面的游離氧化鈣（泛堿）進(jìn)行反應(yīng)，從而徹底消除泛堿現(xiàn)象。
膠體二氧化硅（硅溶膠）實(shí)際上向混凝土毛細(xì)孔輸送的是純粹的二氧化硅，其形態(tài)為納米微粒，尺寸大小夠能夠滲透混凝土毛細(xì)孔。純粹的二氧化硅與硅酸鹽中的二氧化硅相比，其具有更高的活性。因此，硅膠的反應(yīng)更加有效。固含量(液體硬化劑中固體的含量)是行業(yè)中一直以來(lái)都采用的一個(gè)參考數(shù)據(jù)。但另外有一個(gè)數(shù)據(jù)同樣重要，那就是這些固態(tài)物中的活性成分(Active Ingredients)的含量，所以固含量越高并不能直接代表產(chǎn)品越好，整個(gè)液體硬化劑產(chǎn)品的核心還是要看其中活性成分Silica(即二氧化硅)含量的多少。所以這兩個(gè)數(shù)據(jù)標(biāo)準(zhǔn)要結(jié)合起來(lái)看才更為合理。行業(yè)里的大多數(shù)硅酸鹽硬化劑都是由硅和很高比例的礦物鹽所組成的化合物。（例如：硅酸鈉分子重量比重為38%鈉基， 62%的二氧化硅）。其它液體硬化劑也是膠質(zhì)的，不過(guò) 其粒度易變度高。例如:硅酸鈉，顆粒度區(qū)間范圍從2納米到500 納米不等。
所有類型的混凝土液體硬化劑，包括硅酸鋰和膠體二氧化硅，在施工使用時(shí)都應(yīng)該將材料上足以確保反應(yīng)充分。硅酸鉀和硅酸鈉在反應(yīng)完以后會(huì)留下大量硅玻璃殘留物，其不僅影響了地面的美觀度而且很難清除。在施工期間，除了需要更長(zhǎng)的反應(yīng)時(shí)間，并且清洗殘留物需要消耗大量的人力。
當(dāng)硅酸鹽硬化劑參與反應(yīng)促成混凝土致密性提高的同時(shí)，另一方面，也產(chǎn)生了金屬鹽（殘留物）。這就解釋了為什么硅酸鈉和硅酸鉀的硬化劑在施工后必須進(jìn)行徹底又及時(shí)的清洗，其目的是為了避免殘留的礦物鹽在混凝土表面形成很硬難于去掉的白斑（難以清洗掉的殘留物表面也叫泛白；泛白只有通過(guò)鉆石磨片的深度研磨才能去掉）。膠體二氧化硅是99.95%純粹的二氧化硅，因而不存在泛白這種問(wèn)題。
硅酸鋰硬化劑的反應(yīng)相對(duì)較快而且在上料量合理的情況下殘留物較少，相對(duì)節(jié)省了清洗時(shí)間甚至也有人說(shuō)不需要清洗。但即便是在混凝土拋光的**后階段上料，由于高拋機(jī)磨片的物理作用，殘留的鋰基化合物仍然會(huì)造成旋渦狀的花紋。而鈉基硬化劑的用量需要更大才能達(dá)到同樣的效果。美國(guó)環(huán)境保護(hù)署（EPA）將硅酸鹽殘留物評(píng)級(jí)為危險(xiǎn)物質(zhì)，因其高pH值（11+）而歸類為有害物質(zhì)，必須按照有害廢料標(biāo)準(zhǔn)進(jìn)行處理，從而提高了處理的成本。殘留物若是在混凝土表面凝固，其沉淀為白色的硅酸鹽結(jié)晶(即泛白現(xiàn)象)，不僅影響美觀而且難以清除。
膠體二氧化硅也可以在新澆筑的混凝土上進(jìn)行施工，其是通過(guò)添加其它特殊的添加劑而研制出的一個(gè)新產(chǎn)品——收光增效劑。該增效劑不單單延長(zhǎng)收光的時(shí)間，而且還能簡(jiǎn)化收光的工藝步驟，省去為了得到平整表面效果而撒水的步驟。這樣**終混凝土板塊至少能完全得到本來(lái)水灰比所預(yù)期得到的設(shè)計(jì)的硬度。此外，尤其對(duì)于混凝土冷縫區(qū)域(Cold Joints)的收光有很好的效果。其實(shí)，膠體二氧化硅用于收光的效果無(wú)論在加了水還是未加水的混凝土板塊上都顯示出了該板塊相當(dāng)大的性能改進(jìn)：增加表面硬度（25%－30%），減少了堿硅酸反應(yīng)（ASR）的可能性，以及未來(lái)混凝土板塊脫落和翹邊的可能性。

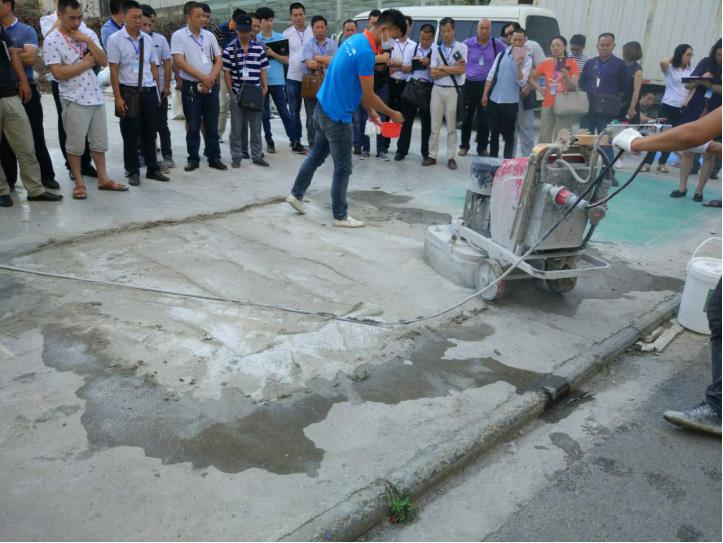

在深灰色金剛砂耐磨骨料上噴灑DAY1收光增效劑

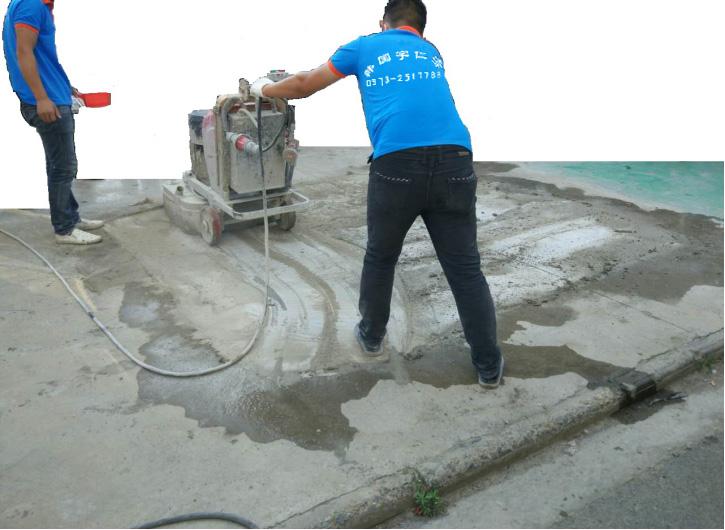

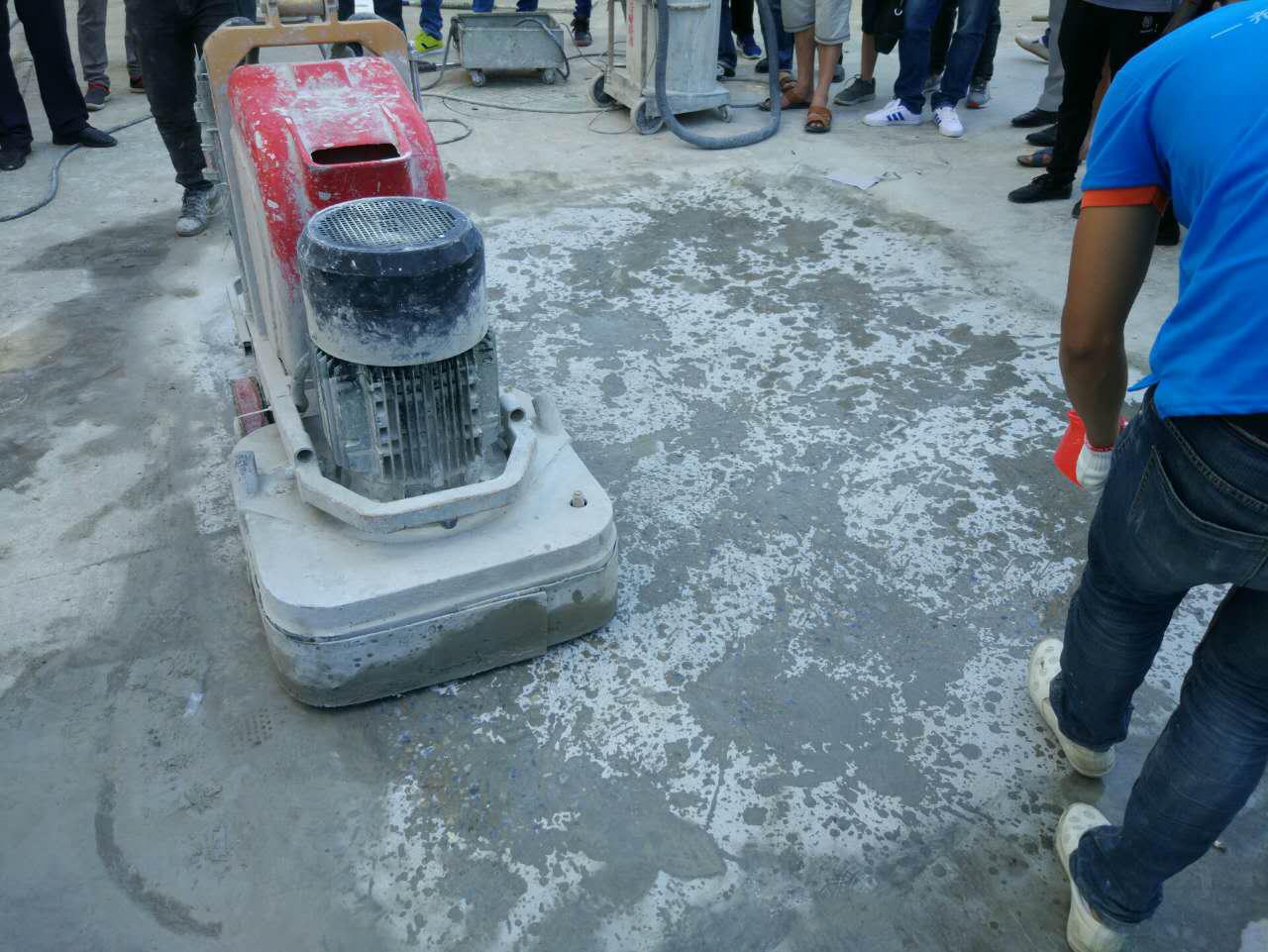

使用Day1后，在每平方米上了5公斤的金剛砂耐磨骨料上進(jìn)行收光，提漿效果明顯

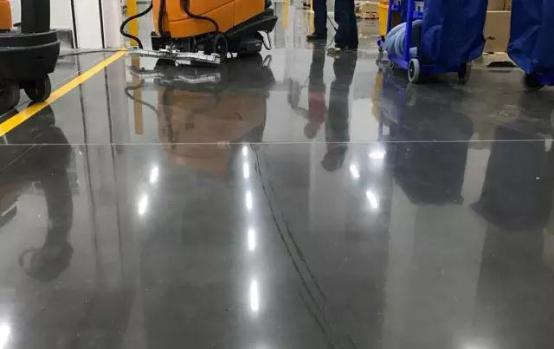

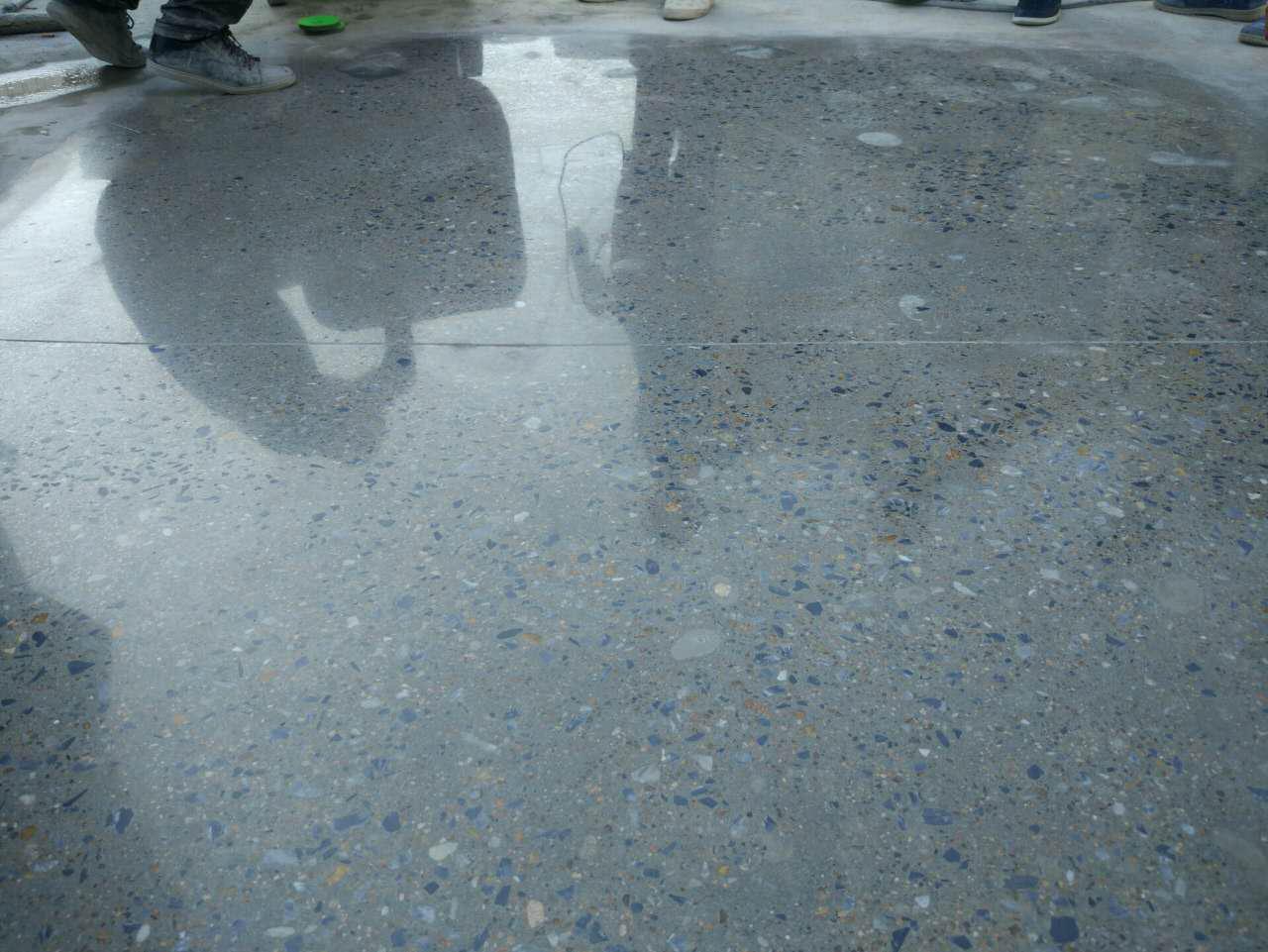

后期采用韓國(guó)宇仁滲透型液體硬化劑系列產(chǎn)品拋光后的**終效果
18638308730
18638308730 電話：0373-2517788
手機(jī)：18638308730 13525001055
地址：中國(guó)河南·新鄉(xiāng)市西環(huán)路與八一路交叉口衛(wèi)濱工業(yè)園區(qū)
微信二維碼
宇仁公眾號(hào)
